01電線電纜的標準

電線電纜是用于傳輸電力、傳遞信息和實現電磁能量轉換的一大類電工產品，其產品質量的優劣與成套整機設備及電力系統的安全穩定運行密切相關。隨著社會各方對線纜安全的日益重視，有關線纜的采購方、監理方和監管等也加強了對其產品的抽檢及質量管控。

為保證電線電纜的合規性，嚴格執行標準是關鍵一環。電線電纜的類型繁多，各地標準也不一。按照常用標準可分為IEC、EN、德標、日標、國標以及行業標準。

生產的電線電纜進行銷售之前，還需要通過專業的認證機構認證合格并頒發認證證書。國內對電線電纜的認證機構有國家電線電纜質量檢驗檢測中心、中國質量認證中心（CQC）、中國合格評定國家認可委員會（CNAS）認可的認證機構等單位。對于出口海外的產品，根據銷售的地區和產品特性還需要進行CE、UL、BIS、PSE、Emark、CSA等認證。

02造假實際案例

2023年某供應商銅芯摻鋁造假

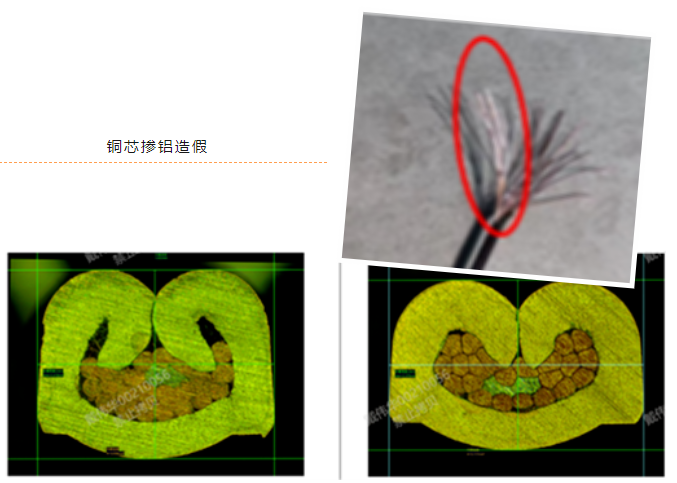

2023年9月20日，某供應商兩款端子壓接的剖面發現線芯顏色存在異常，隨后進行解剖分析。結果發現所供導線（FLRY-B0.75黑）銅芯中摻雜兩根鍍銅的鋁線，經刮磨表面為白色。

對該供應商廠內現場進行問題突擊調查，現場發現有德標導線的供方并不在雙方簽訂品牌協議范圍內，遂對該品牌導線進行拆解，發現FLRY-B0.75、FLRY-B1.0、FLRY-B1.5三個規格存在同樣的問題。該供應商對造假事件供認不諱，隨后對其依據質量協議進行質量考核。

03電線電纜的檢驗注意要點

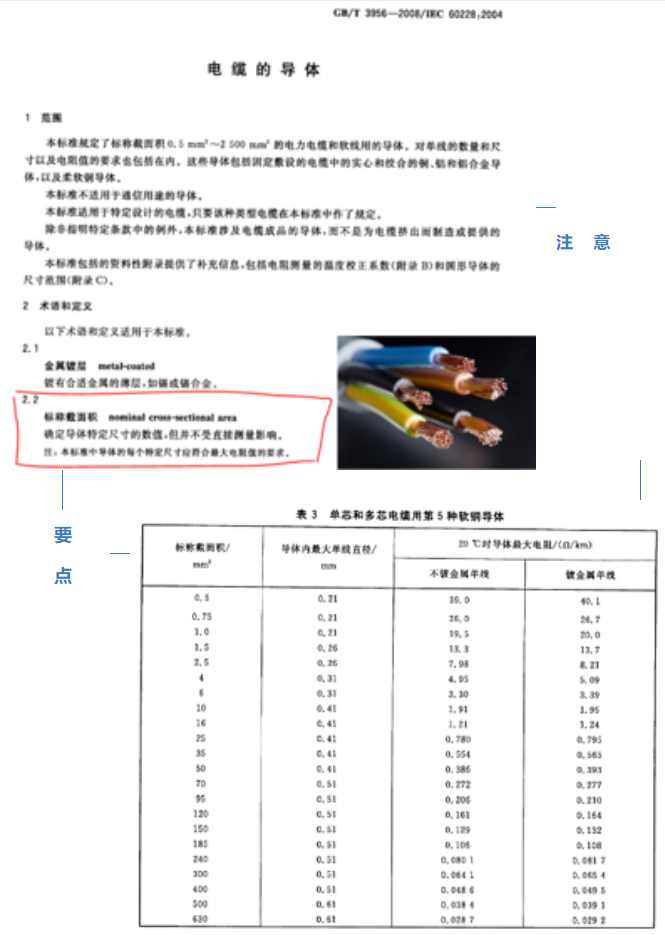

為保證電線電纜的質量合格，防止弄虛作假，按照標準執行來料檢驗是關鍵一步。但關于標稱截面積的定義，存在一個誤區，這里需要詳細解釋：通常所說的0.5平方的電線，指的是該電線的標稱截面積為0.5 mm2，而不是直接利用測量工具測量直徑d后采用π*(d/2)2計算出的實際截面積為0.5 mm2。在《GB/T 3956-2008 電纜的導體》文中2.2也明確指出，標稱截面積是確定導體特定尺寸的數值，但并不受直接測量影響。導體作為電線電纜原料的主要成本，一些不良商家往往會在導體的材質上做手腳，一般情況下材質越劣質，其電阻值越大，因此檢測電阻值是一種較為快捷有效的方法。（例如《GB/T 3956-2008 電纜的導體》文中已明確第5種軟銅導體的每個特定尺寸zui大電阻值。）

電線電纜的來料檢驗，不僅僅檢驗電阻值，還需進行以下檢驗：

①、通過顯微鏡抽查截面（核查導體摻雜問題（一般材質不同，顏色不同，例如鋁為白色，銅為黃色）、通過核查標準檢查導體股數不一致等問題）；

②、游標卡尺抽查絕緣層厚度（通過測量厚度并與對應標準核實）；

③、稱重法核查重量（稱重1米長度電線電纜重量，計算出具體長度對應的重量核實）；

④、夏季/冬季送至實驗室高低溫試驗（依據產品規格書進行高低溫試驗，觀察電線電纜是否存在高溫熔化變形、低溫發生裂紋等問題）；

⑤、送至檢驗機構進行導體成分分析（利用光譜儀等設備測試材質成分）等測試。
